上海恩坤工业技术有限公司
Shanghai ENKUN Industrial Technology CO.,Ltd.
技术交流
您现在的位置是:


我公司新款水基防锈剂产品性能介绍

来源: | 作者:/ | 发布时间: 2023-03-15 | 618 次浏览 | 分享到:

针对部分客户反馈,使用我公司ENKUN-902A防锈剂后,零件表面残留物较多,残留物可能会影响防锈零件的外观和后续处理工艺,为了解决以上水基防锈剂残留问题,我公司对该防锈剂配方进行了改进升级,新改进的产品命名为ENKUN-902V水基防锈剂。

1.防锈试验情况

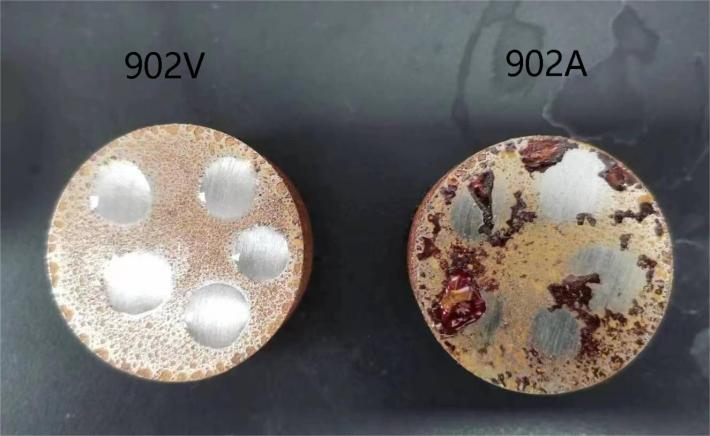

根据GB/T6144-2010防锈试验方法,我们对二款水基防锈剂产品了进行单片、叠片试验。如图所示,902V单片试验24h不生锈,评为A级;902A 单片有3滴生锈,评为C级。进行4h叠片试验:902V距边缘1mm以内两叠面无锈蚀、无迭印,而902A有迭印,中间有变色发黄现象,说明ENKUN-902V的防锈性能优于原ENKUN-902A产品。

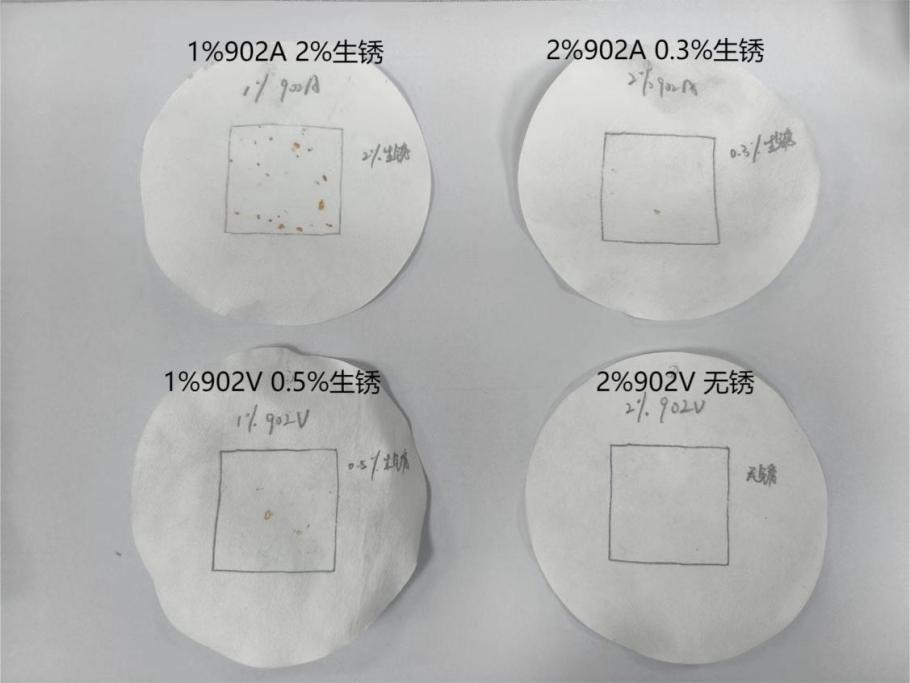

我们再根据JB/T 9189-2016 进行铸铁屑试验。以1%2%浓度进行对比试验,结论是在不同工作液浓度下ENKUN-902V防锈性能明显优于ENKUN-902A

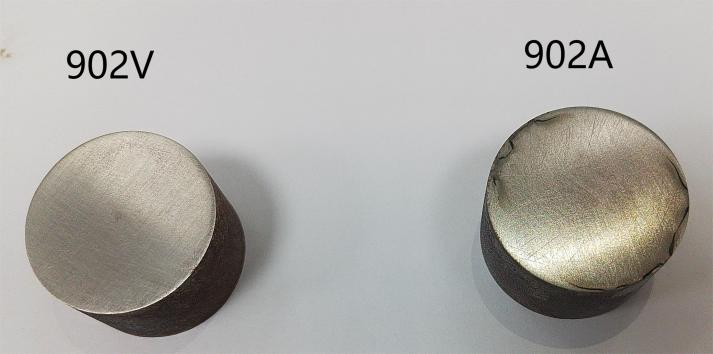

2.残留试验情况

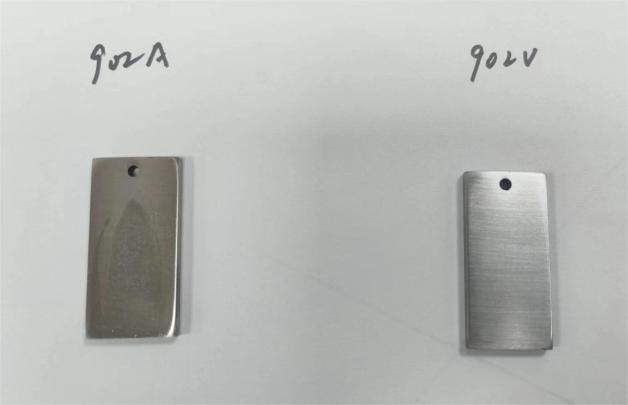

我们将打磨好的45#钢片清洁后浸入上述二款相同浓度的防锈剂工作液中,提起后放入100恒温烘箱中烘干,可以明显看到浸泡ENKUN-902A防锈剂的钢片表面有不均匀膜状残留物,而浸泡ENKUN-902V防锈剂的钢片表面防锈膜完整,肉眼不可见有明显的残留物。



3.腐蚀试验情况

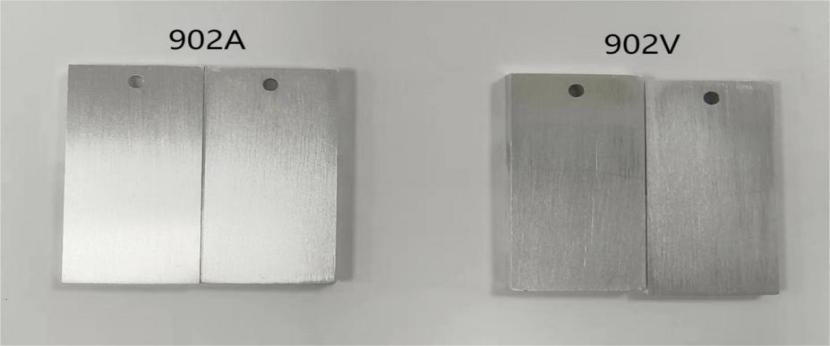

针对上述二款防锈剂产品,我们分别配制相同浓度的工作液,将20245A05二种铝合金材料试片浸泡在防锈剂中,在60温度下超声波震荡12min,观察铝合金试片的变色情况,并于空白试片颜色进行对比。结论是二款防锈剂产品对铝合金试片均不变色、说明它们对铝合金材料没有腐蚀作用。



通过大量的试验室评定及客户现场使用,我公司新型的水基防锈剂ENKUN-902V产品的防锈性能和残留情况要优于原ENKUN-902A产品,对不同铝合金材料没有腐蚀作用,而且产品不含亚硝酸钠,属于环保型产品,能满足不同客户不同零件的防锈防腐要求。


【本文为我司原创文章,如需转载,请与我司联系。】
