上海恩坤工业技术有限公司
Shanghai ENKUN Industrial Technology CO.,Ltd.
技术交流
您现在的位置是:


不锈钢螺丝紧固件洗光常见问题分析及解决方案

来源: | 作者:/ | 发布时间: 2024-03-06 | 279 次浏览 | 分享到:

在清洗不锈钢紧固件的时候,可能由于槽液维护不当,导致不锈钢螺丝清洗异常,以下是对常见的异常情况进行分析并给出解决方案。

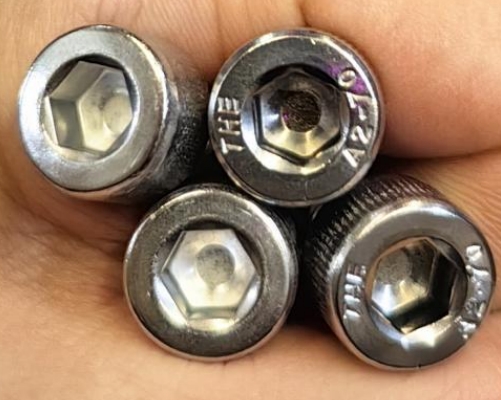

1、不锈钢螺丝洗光后,内六角螺丝内孔发黑。导致其发黑的因素有两种

由于洗光槽液中的氟离子浓度不足,对内六角内孔积碳溶解能力不足导致。解决方案:提高洗光槽中氟离子的浓度即可,同时补加适量的硝酸提高酸度。

由于脱脂槽的脱脂能力降低,导致内六角处的油污附着在螺丝内孔处无法完全脱离,导致洗光槽中的药剂由于油污的阻挡,无法接触到金属基体表面,从而导致内孔发黑解决方案:更换脱脂槽液,或者及时补加脱脂剂。

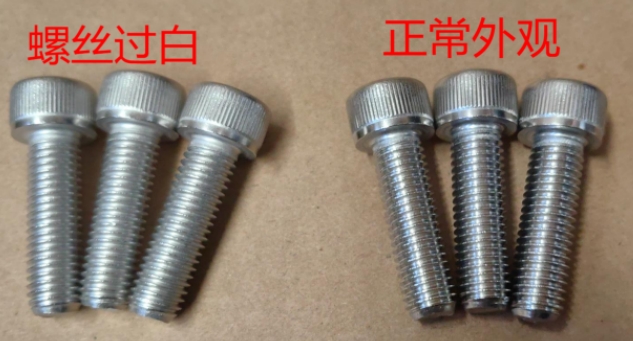

2、不锈钢螺丝洗光后,螺杆过白,没有金属光泽。可能是因为洗光槽中酸度过高,不锈钢金属基体过腐蚀导致,严重者可能导致螺纹尺寸变小,影响产品质量。解决方案:放掉部分槽液,补加适量硝酸,可提高金属光泽,且不会导致螺丝过腐蚀产生。

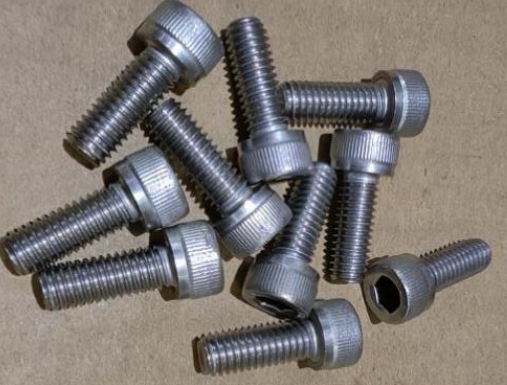

3、不锈钢螺丝洗光后,内孔正常,但螺纹发暗。影响因素可能是洗光槽中氟离子和硝酸根离子比例不当氟离子在不锈钢基体表面腐蚀出黑灰,由于硝酸根浓度不足,无法溶解零件表面的黑灰,导致螺丝表面发暗,无金属光泽。解决方案:提高槽液中硝酸的含量,增强洗光槽液的溶解除灰能力。



【本文为我司原创文章,如需转载,请与我司联系。
