3C行业的“表面”危机
在颜值即正义的3C行业（计算机、通信、消费电子），产品外观是决定市场竞争力的第一道关卡。铝及铝合金板材，凭借其优异的强度重量比、卓越的导热性和迷人的金属质感，已成为高端智能手机、超薄笔记本电脑、平板电脑等产品外壳的首选材料。

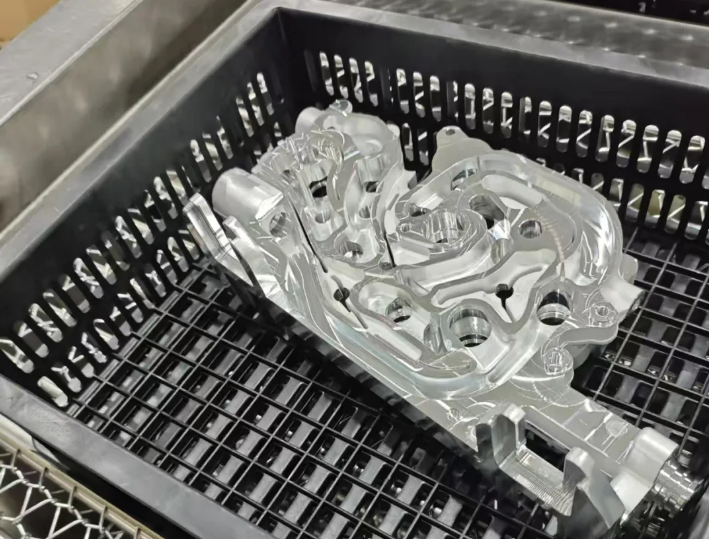

然而，从一块原始的铝板到最终光洁如玉的成品，需要经过冲压、CNC加工等多道工序。在这些过程中，为了润滑、冷却和保护模具，大量的冲压油、切削液会附着在铝板表面。这些油脂若清洗不彻底，将如同一层“绝缘膜”，严重阻碍后续的阳极氧化、喷涂、电镀等深加工，导致涂层附着力差、出现斑点、色差等致命缺陷，直接拉低产品良率与档次。
一、困境—为去污却致损伤，碱性清洗剂的“双刃剑”
在项目初期，与大多数同行一样，我们的清洗方案首选了技术成熟的碱性清洗剂。其核心去污机理在于皂化反应——强碱（如氢氧化钠）能与动物油脂中的酯基发生反应，生成可溶于水的脂肪酸盐（类似肥皂），从而实现去污。
1.1 碱性体系的优势与隐忧
碱性清洗剂在面对某些油脂时，确实表现出色，且成本较低。但将其用于精密铝板清洗，其弊端逐渐暴露，化学腐蚀（白垢、发黑）：铝是典型的两性金属，既能与酸反应，也能与强碱反应。在高pH值（通常>9）的碱性清洗液中，铝表面会发生腐蚀反应。这不仅消耗了清洗剂，更会在铝材表面形成不均匀的腐蚀斑、白霜或发暗失光，破坏其天然的金属光泽与纹理。
为了解决腐蚀问题，业内普遍的做法是添加铝缓蚀剂，我们当时选用的是效果显著的硅系。它能在铝表面形成一层致密的保护膜，隔绝碱液的侵蚀。然而，这层保护膜却成了新的“麻烦制造者”。
1.2 问题聚焦：硅系缓蚀剂残留与高温发黄

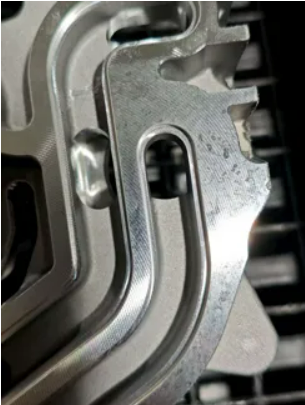

在生产中，我们陆续接到客户反馈，部分铝板，尤其是经过复杂结构冲压的工件，在清洗烘干后出现不均匀的黄斑或整体性泛黄。这种发黄现象在浅色阳极氧化后尤为明显，导致产品直接报废。经过长达数周的紧密排查，我们最终锁定了真凶：硅系铝缓蚀剂的局部残留。
残留成因：在复杂的工件结构（如凹槽）处，喷淋或浸洗的水流动力不足，未能将形成保护膜的硅系铝缓蚀剂彻底漂洗干净。
发黄机制：这些残留的硅系铝缓蚀剂在后续的高温烘干工序中，发生热氧化与焦化，如同在烤箱里烤糊的糖，在铝板表面留下一层难以去除的黄色至棕色的聚合物薄膜。
至此，我们清醒地认识到：依赖于“先腐蚀再防止”的碱性体系，已走入死胡同。必须开发一种从根本上杜绝腐蚀与发黄风险的全新清洗方案。
二、破局——回归本质，打造中性清洗体系
我们重新回归到清洗的本质：铝板的主要污渍是冲压油和切削液，这些主要是矿物油和合成酯类，并非必须通过皂化反应才能去除。表面活性剂的乳化、分散、增溶作用，同样是去除油脂的有效途径，且更为温和。
2.1 配方设计的革命性转向
研发团队决定进行一场“自我革命”：彻底摒弃碱性体系，构建一个以高性能表面活性剂为核心的、pH中性的纯表活清洗体系。
2.2 核心组分解密
表面活性剂复配艺术：
非离子表活（主力）：我们精选了非离子表面活性剂。低泡特性完美适配高压喷淋，避免泡沫溢出和清洗盲区；高浊点则确保了在常见的40-60℃清洗温度下，其溶解性和表面活性达到最佳，一旦温度超过65℃，便会从水中析出，便于后续的油水分离与废液处理，实现“自破乳”。
阴离子表活（助攻）：复配了特定的阴离子表面活性剂，它携带负电荷，能有效吸附在带正电的铝表面和油污上，通过强大的静电斥力和空间位阻效应，让已经乳化剥离的油污粒子稳定分散在清洗液中，防止其重新聚集和再沉积到干净的铝板上。
走向“纯粹”：在此体系中，我们不再添加任何无机碱，也彻底移除了硅系等有机缓蚀剂。配方成分数量大幅减少，体系变得简单、纯粹，从源头上消除了腐蚀和发黄的化学基础。
三、成效——全新方案带来的多维价值提升
这款中性清洗剂的推出，不仅仅解决了一个技术痛点，更为客户带来了全方位的价值提升。
3.1 品质飞跃：零腐蚀与零发黄
自切换新配方后，客户生产中的腐蚀报废率和发黄投诉率趋近于零。铝材原有的金属质感和光泽得以完美保留，为后续高端阳极氧化工艺提供了极致洁净的基底，产品外观一致性和良率显著提升。
3.2 工艺简化与成本优化
简化漂洗：由于不含硅系铝缓蚀剂，清洗后更容易漂洗，通常2-3道漂洗即可达到电导率要求，节省了30%以上的用水量和加热能耗。
延长槽液寿命：中性体系对设备腐蚀性小，且成分稳定，不易分解，槽液更换周期比原碱性体系延长了50%以上。
降低综合成本：虽然单位成本略有上升，但因良率提升、水电节约、废液处理等综合成本下降等因素，整体生产成本反而得到优化。
3.3 环保与安全
产品不含磷、重金属等受控物质，生物降解性良好。其温和的特性也大大降低了对操作工人的皮肤刺激风险，改善了车间工作环境。
从碱性体系的困境到中性体系的成功破局，我们研发的这款中性清洗剂，不仅“泡”走了铝板表面的油污，更“洗”去了困扰行业已久的腐蚀与发黄烦恼，以更温和、更环保的方式，为3C产品的极致外观与卓越品质，提供了坚实的后盾。未来，我们将继续深耕特殊表面处理领域，以创新的化学解决方案，助力中国智造。
【本文为我司原创文章，如需转载，请与我司联系。】
